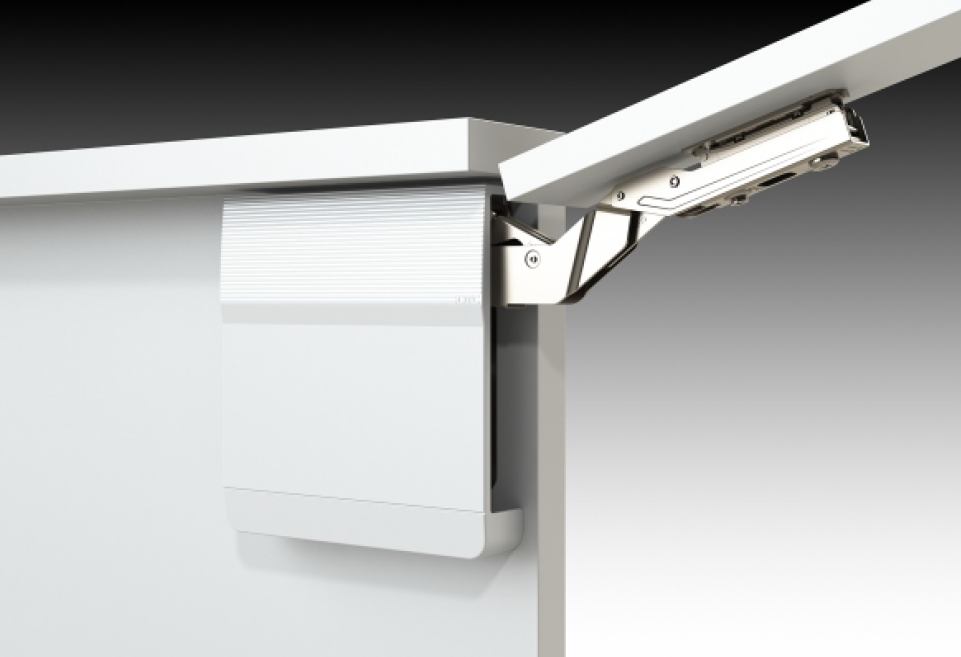

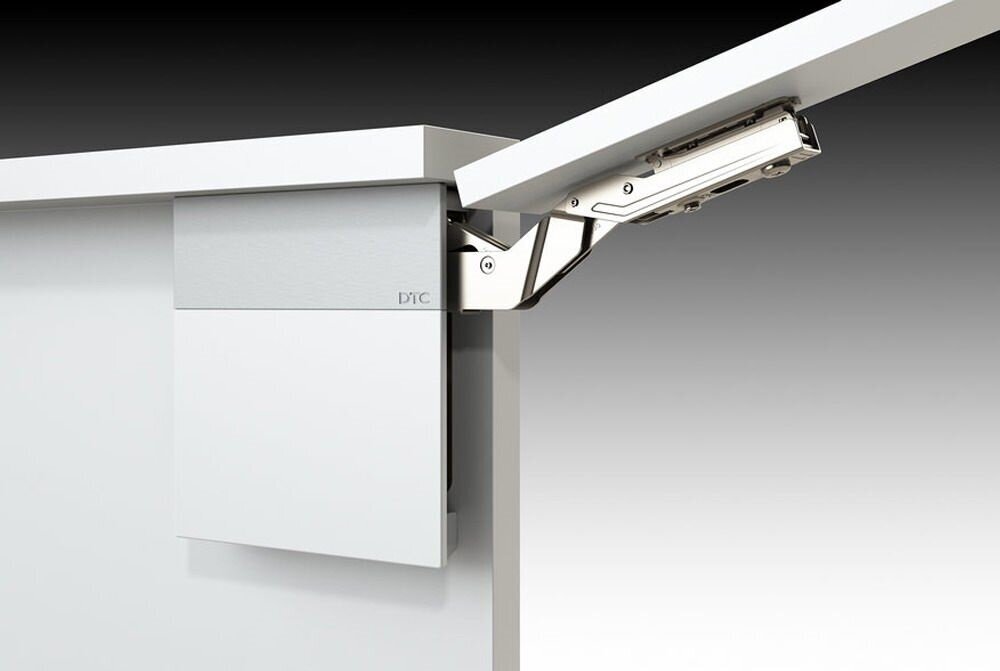

SQ-TopStays - klaffisarana

TopStays SQ-sarjan saranat ovat laadukkaat ja luotettavat oven ylöspitoon tarkoitetut klaffisaranat. Saranat myydään aina pareittain ja paketissa on kaikki tarvittavat saranoiden asentamiseen.

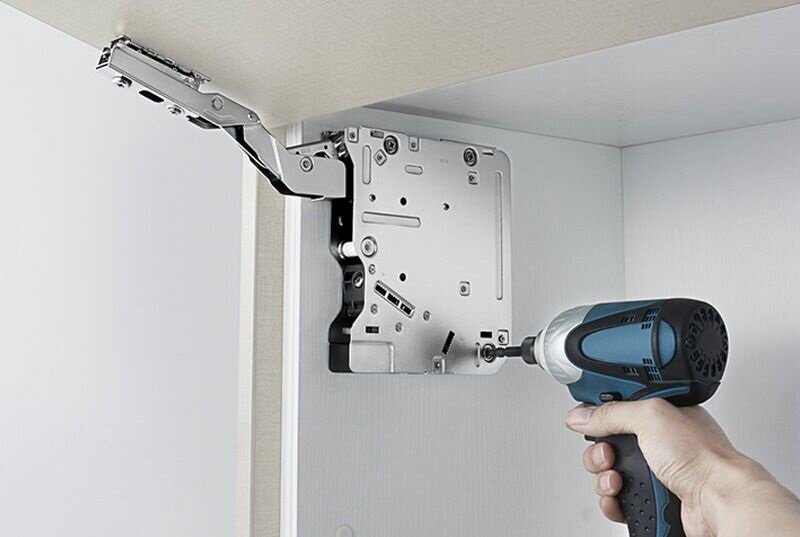

Paketissa on mukana 1 pari mekanismeja, 1 pari valkoisia suojakuoria, 1 pari säätöaluslevyjä, mekanismin kiinnitysruuvit ja aluslevyn kiinnitysruuvit.

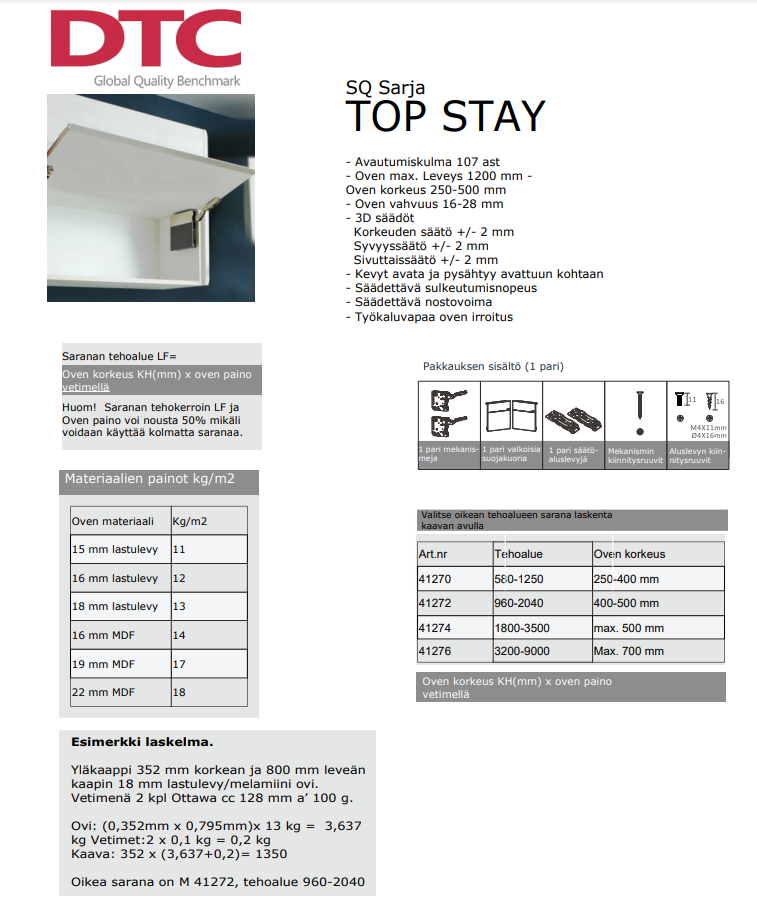

Tuotetiedot:
-Avautumiskulma 107 ast
-Oven max. Leveys 1200 mm
-Oven korkeus 250-500 mm
-Oven vahvuus 16-28 mm
-3D säädöt Korkeuden säätö +/- 2 mm
-Syvyyssäätö +/- 2 mm
-Sivuttaissäätö +/- 2 mm

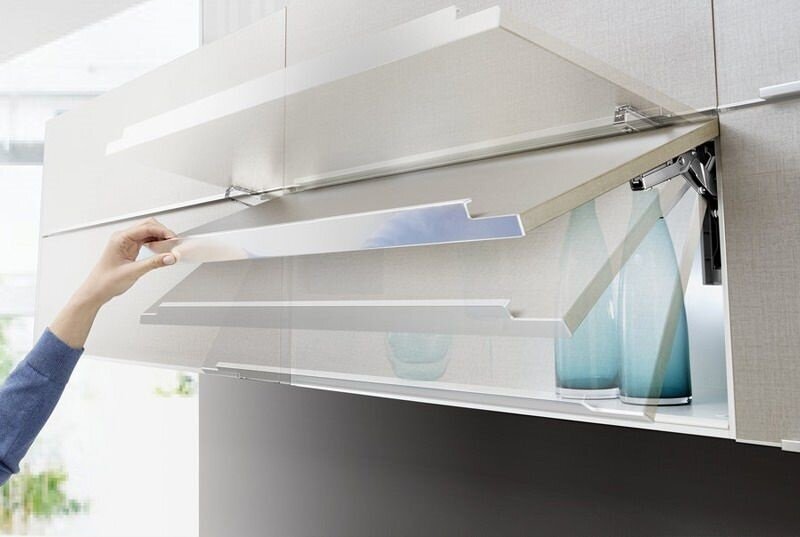

-Kevyt avata ja pysähtyy avattuun kohtaan
-Säädettävä sulkeutumisnopeus
-Säädettävä nostovoima
-Työkaluvapaa oven irroitus

Tehoalue / Ovenkorkeus:
-Tehoalue 580-1250 – Oven korkeus 250-400 mm
-Tehoalue 960-2040 – Oven korkeus 400-500 mm
-Tehoalue 1800-3500 – Oven korkeus max. 500 mm
-Tehoalue 3200-9000 – Oven korkeus max. 700 mm

HUOM!
Valitse oikean tehoalueen sarana laskenta kaavan avulla!

Esimerkki laskelma:

1.Yläkaappi 352 mm korkean ja 800 mm leveän kaapin 18 mm lastulevy/melamiini ovi.

2.Vetimenä 2 kpl Ottawa cc 128 mm a’ 100 g.

3.Ovi: (0,352mm x 0,795mm) x 13 kg = 3,637 kg

4.Vetimet:2 x 0,1 kg = 0,2 kg

5.Kaava: 352 x (3,637+0,2)= 1350

6.Oikea sarana on tehoalue 960-2040
